这种纠偏形式适用于加工和处理卷得不规则料卷的作业

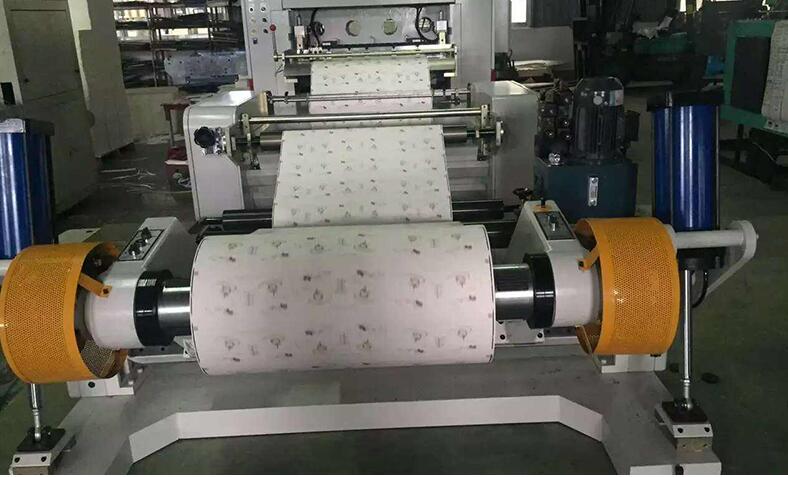

一套自动纠偏控制器系统试验装置、所用带材为纸张，宽220nm. 带材在传输中的横向偏移由光电传感器检测，并产生一个与偏移量成比例的电信号将其送给放大器，并通过门电路变为所需要的脉冲控制信号再经过功率放大送至步进电机使其正转、停或反转。步进电机轴端连有丝杠，丝杠带动固连在滚动 导轨的螺母使滚动导轨上的放卷辊朝跑偏的相方向横向移动，从而达到纠偏。

这种纠偏形式适用于加工和处理卷得不规则料卷的作业，还有种收卷辊纠偏形式，该系统不是去纠正带材的跑偏，而是使传感器始终跟踪带材边缘，从而达到收卷辊带材迈缘齐整。

跑偏信号的测取带材位移信号的连练快速准确可靠地测取是保证系统正常工作的前提。 本装置采用了非接触反射式光电传感器，究，由光源发出稳定 直流光源，经过透镜变成平行光，经半透半反镜后分成两束，即直射光和反射光，反射光被参考光敏管接收，直射光射向反光镜， 再按原路返回，经半透半反镜反射后再通过透镜聚交成一点，投射到测量光敏管上。当带材在光轴附近移动时，测量光敏管的照度发生与带材移|动规律有关的变化，并发出相应的电信号。传感器输出的电信号很小，此电信号需用放大器进行放天。放大器组成差动输入组态，能双极性输入、输出驱动部分。
