关于光电纠偏系统的工作原理及结构组成讲解

光电纠偏系统能对纸张、薄膜、不干胶带、金属箔等物料的边缘位置或标志线位置进行检测、且能对物料在传送过程中水平方向位置偏移进行控制的系统。光电纠偏系统具有自动检测、 动跟踪、自动调整等功能，并具有分辨率高、稳定性好、响应速度快、抗干扰能力强、结构简单等优点。

一般，光电纠偏系统由三部分组成：

1．传感器

采用光电传感器检测线标志或边标志的位置。对标志线检测一般选用反射型光电传感器，对边缘检测可选用透射型光电传感器，也可选用反射型光电传感器。

2．EPC-C型光电纠偏系统(仪表)

对采样信号进行逻辑运算，输出控制信号，控制驱动电机的转动。

3．机械执行机构由交流同步电机、丝杠、丝杠套筒、支架等组成，完成对物料的牵引，修正物料运行时的偏差。

关于光电纠偏系统的工作原理讲解：

本系统中，由光电传感器检测边缘位置或标志线位置，以拾取位置偏差信号，再将位置偏差信号进行逻辑运算，产生控制信号，用交流同步电机驱动机械执行机构，修正物料运行时的偏差。

在偏差方向上设置左、右限位开关，防止系统失控。对边缘检测时，使材料边缘处于两光电传感器中间，使两光电传感器状态不同。对标志线检测时，用两个光电传感器，分别置于线两边，始终保持两光电传感器状态相同。

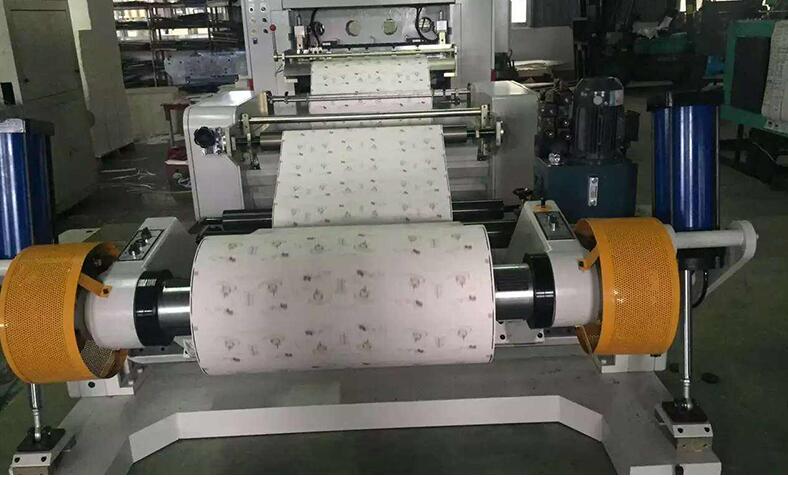

光电自动纠偏仪是对薄型软物料在传送过程中水平方向位置偏移进行控制的系统，具有自动检测、自动跟踪、自动调整等功能。能对纸张、薄膜、不干胶带、铝箔等物料的标志线或边缘进行跟踪纠偏，以保证卷绕、分切的整齐。该系统可用于轻工、纺织、印染、印刷等行业。
